工作臺面積（寬*長）

305mm*1370mm

工作臺負載

350kg

X\Y\Z三軸行程

1050mm*420mm*480mm

銑頭旋轉角度

45°（前\后、左\右）

伸出臂行程

620mm

主軸升降套行程

150mm

主軸轉速

70～3600rpm（10速）

機床重量

1460kgs

包裝尺寸

1750mm*1600mm*2100mm

01：

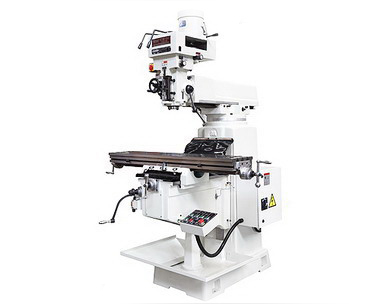

臺灣建德KTM-5H 上下快速進給機構
        標配上下快速進給機構，方便快速對刀與工件之更換等整備工作，提高生產效益。

02：

臺灣建德KTM-5H

左右(X軸)導軌為燕尾導軌，上下(Z軸)與前后(Y軸)導軌采方型導軌

03：

臺灣建德 高剛性鑄件體
        整機鑄件用高剛性高級鑄鐵鑄造，主機座內部經過特殊處理，經過精確計算和長期使用驗證，變形度小，好穩(wěn)定性。

04：

臺灣建德銑床KTM-5H、傳動導軌
        導軌精經熱處理后研磨，搭配Turcite –B與手工鏟刮保證工作臺在負荷的情況下，減低阻尼系數，確保工作臺之平穩(wěn)

運行與切削精度。

05：

高精度之主軸設計
        本機主軸搭配CP4級精密斜角滾珠軸承與動平衡后，安裝于機頭座上，保證主軸之運轉平穩(wěn)。

01：

拉桿、前后擋塵皮、石英燈、手動注油器、工具及工具箱、NT40夾頭組

二軸光學尺5us、臺灣X軸電子走刀器、米其林6寸虎鉗、沖水裝置、接水盤

工作臺升降裝置

其它為列出之附件為選配，如需了解詳情煩聯系我們；

臺灣銑床KTM-5H籌備

01：

卸貨之叉車或行車、電源線

01：

貨物運輸及卸載定位

由供方負責運輸至需方指定地點，卸載及定位由需方負責；

02：

機床的安裝調試及培訓

需方現場安裝、調試及使用培訓；

03：

機床的保固期及服務

自交機日起算保固壹年，耗材除外；24小時電話服務，第二個工作日現場服務**；
